Водонагреватель "Дачный" ЭВБО-15/1,25.
Водонагреватель «Дачный» - это первый наливной водонагреватель, спроектированный в России. Идея создания водонагревателя такого вида принадлежит группе инженеров Псковского электротехнического завода (в то время ОАО «Элтерм»). В 1996 году были разработаны и изготовлены пресс-формы для литья корпуса нового изделия, а в 1998 году было приобретено необходимое литьевое оборудование, и весь производственный цикл стал осуществляться на заводе. До этого времени в сельских домах, на дачных и садовых участках, не имеющих водопровода, использовались обычные рукомойники. Наливной водонагреватель, который фактически представляет собой рукомойник с подогревом, позволяет быстро и недорого получить теплую воду в таких условиях. К его достоинствам относятся невысокая цена, нетребовательность к качеству используемой воды, возможность быстро установить и начать использовать. Ёмкость наливного водонагревателя в случае необходимости легко вымыть изнутри.
Технические характеристики водонагревателя "Дачный"
ЭВБО-15/1,25
|
Напряжение питания сети
|
~220/50Гц
|
|
Потребляемая мощность
|
1,25 кВт
|
|
Ёмкость
|
15 л
|
|
Максимальная температура нагрева воды
|
70 ± 10°C
|
|
Время нагрева до максимальной температуры
|
60 ± 10 мин
|
|
Режим работы
|
продолжительный
|
|
Класс защиты от поражения электрическим током
|
1
|
|
Степень защиты от влаги и попадания твердых частиц
|
IP 21
|
|
Масса, не более
|
3 кг
|
|
Габаритные размеры, не более
|
342х546х229 мм
|
Водонагреватель «Дачный» упакован в картонную коробку. Размер упаковки – 580х155х360 мм, вес – 2,7 кг.
В комплект входит сам водонагреватель со съемной верхней крышкой и водоразборным краном, пара кронштейнов для настенного крепления и инструкция. Корпус выполнен из полипропилена, окрашенного в белый цвет. Следует особо отметить, что наливной водонагреватель «Дачный» может крепиться как на стену, так и на большинство каркасов умывальников мойдодыр.

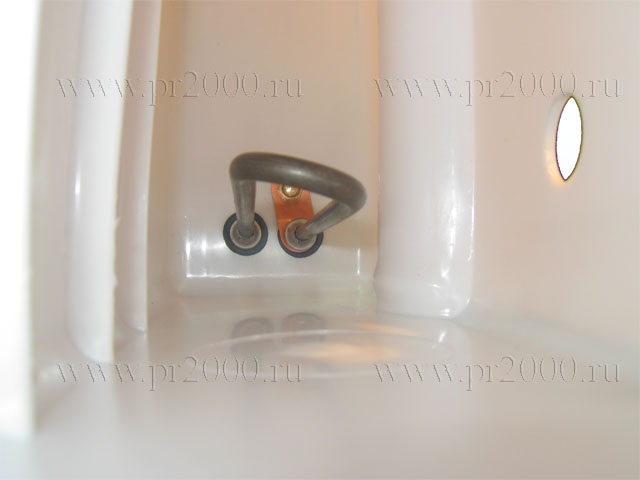

Внутри корпуса расположен трубчатый электронагреватель (ТЭН) из нержавеющей стали мощностью 1,25 кВт и шпилька крепления терморегулятора. Отличительной особенностью водонагревателя «Дачный» является перегородка, расположенная внутри корпуса и образующая отсек для удаления лишней воды через специальное выходное отверстие. Взглянув на эту перегородку нетрудно догадаться, какое изделие было выбрано за основу при проектировании корпуса первого наливного водонагревателя. Практическая польза от такого решения минимальна, а недостаток заключается в следующем: при работе прибора на внутренней поверхности верхней крышки постоянно конденсируется вода, капли которой падают в отсек и далее через отверстие выходят наружу. Но так как под водонагревателем, как правило, находится мойка либо другая емкость для сбора воды, этот недостаток не является существенным. На задней стенке расположены специальные приливы для кронштейнов крепления.
Верхняя крышка водонагревателя с отлитыми ребрами жесткости плотно накрывает емкость, удерживая ее от деформации при нагреве воды.

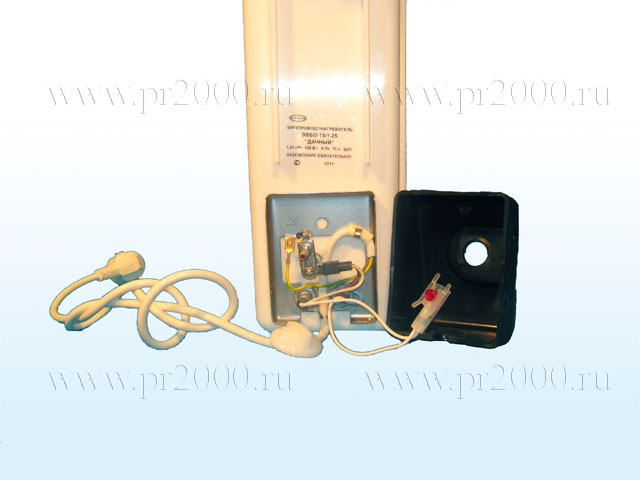

Электрическая часть расположена в специальном отсеке сбоку и закрывается съемной крышкой. С 2005 года в водонагревателе «Дачный» используется терморегулятор с возможностью плавной регулировки температуры. Он же используется в качестве выключателя. Водонагреватель присоединяется к питающей сети с помощью литой вилки с заземляющим контактом. Это позволяет исключить риск поражения электрическим током при условии правильного устройства электропроводки в доме.

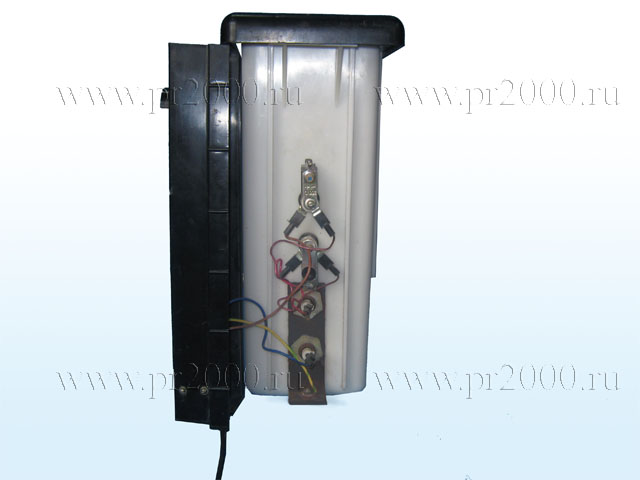

В более ранних модификациях дачного водонагревателя использовались терморегулятор, аварийный термовыключатель и сетевой выключатель. Терморегулятор поддерживал температуру в пределах 50±5°C. В дальнейшем было принято решение отказаться от громоздких комплектующих собственного производства в пользу надежных изделий, производимых на профессиональном оборудовании. Это позволило снизить себестоимость и практически исключить производственный брак.
ТЭН водонагревателя «Дачный» в последней модификации максимально опущен, однако все же находится чуть выше уровня сливного отверстия. По этой причине, а также из-за отсутствия аварийного термовыключателя, включать наливной водонагреватель без воды категорически запрещено.

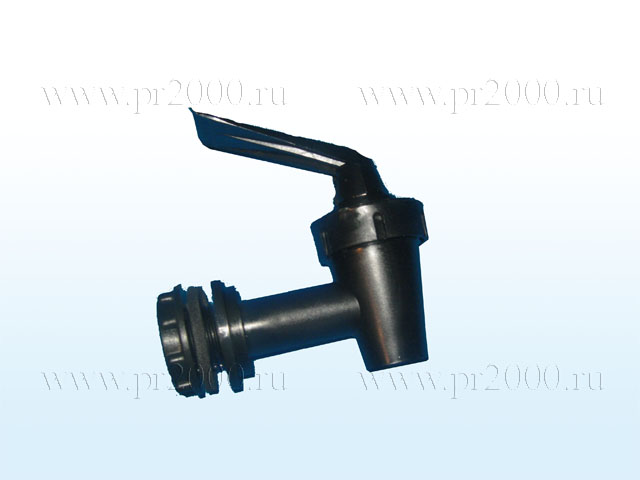

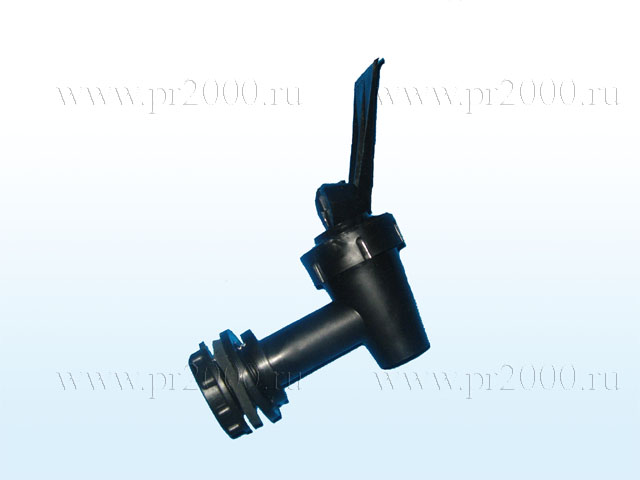

Водоразборный кран водонагревателя «Дачный» двойного действия выполнен из пластмассы. Это также разработка группы инженеров ОАО «Элтерм». Кран легко устанавливается на корпус без помощи инструментов, его достоинством является низкая себестоимость. Применение более дорогих металлических кранов влечет за собой проблему надежного электрического соединения корпуса крана с проводом защитного заземления. Решение этой проблемы влияет на стоимость водонагревателя, а в случае отсутствия такого соединения, водонагреватель не будет удовлетворять требованиям электробезопасности и не получит сертификат соответствия.
Собираем водонагреватель, устанавливаем кран, накрываем крышкой. В собранном виде габариты водонагревателя «Дачный» составляют 560х210х345 мм, вес - 2,2 кг.

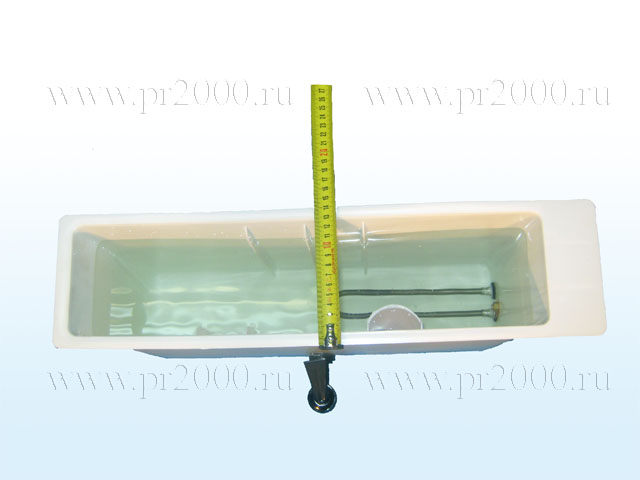

Наливаем воду, контролируя ее объем. Если залито 15 литров, заявленные в инструкции как номинальный объем, то уровень воды находится примерно на 3 см ниже края перегородки переливного отсека. При этом корпус деформируется примерно на 1 см в ширину в верхней части. Накрывая корпус верхней крышкой, убираем деформацию.
Подсоединяем шнур питания к электрической сети, включаем водонагреватель. Загорается лампа подсветки, вода начинает нагреваться. Проверяем работу терморегулятора на минимальном и максимальном положении.

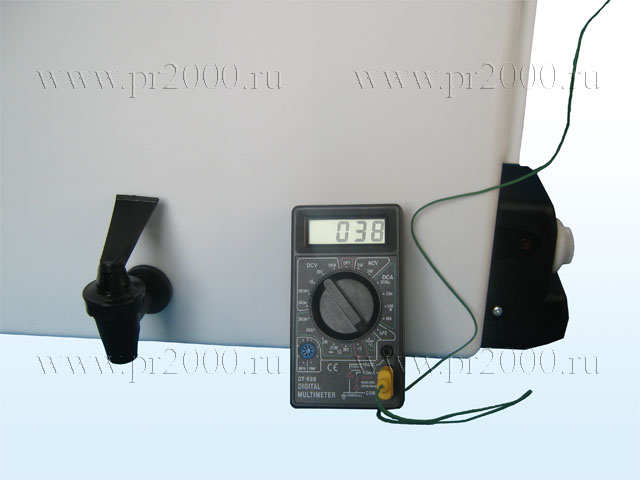

Следим за температурой нагреваемой воды, измеряя ее с помощью бытового мультиметра с выносным датчиком – термопарой. Датчик помещен в воду в верхней части водонагревателя на глубине около 5 см, верхняя крышка закрыта. Температура воды до начала нагрева 20°C, объем воды 15л, температура окружающего воздуха 20°C. Терморегулятор в положении минимального нагрева. Результаты измерений представлены в таблице.
|
Температура, °C
|
20°C
|
32°C
|
38°C
|
38°C
|
39°C
|
39°C
|
39°C
|
|
Время, мин
|
0
|
10
|
15*
|
17**
|
19*
|
21**
|
23*
|
|
* - момент выключения терморегулятора при достижении заданной температуры нагрева.
** - момент повторного включения терморегулятора.
|
Повторно наливаем холодную воду, ставим терморегулятор в положение максимального нагрева, проводим новую серию измерений. Результаты измерений представлены в таблице.
|
Температура, °C
|
20°C
|
32°C
|
45°C
|
57°C
|
68°C
|
81°C
|
79°C
|
|
Время, мин
|
0
|
10
|
20
|
30
|
40
|
49*
|
51**
|
|
* - момент выключения терморегулятора при достижении заданной температуры нагрева.
** - момент повторного включения терморегулятора.
|
Результаты измерений позволяют сделать вывод о том, что с помощью водонагревателя «Дачный» можно получить теплую воду уже через 15 минут после включения. Наличие терморегулятора с плавной регулировкой дает возможность получить воду требуемой температуры.
Открываем кран. Напор воды достаточен для мытья рук или посуды. Комфортная температура воды позволит садоводу или владельцу дачного участка почувствовать себя в городских условиях.
После нагрева воды до максимальной температуры снимаем верхнюю крышку. Деформация корпуса в верхней части достигает 2,5 см. Такие деформации в той или иной степени характерны для всех наливных водонагревателей с корпусами из пластмассы, но они не влияют на потребительские качества.

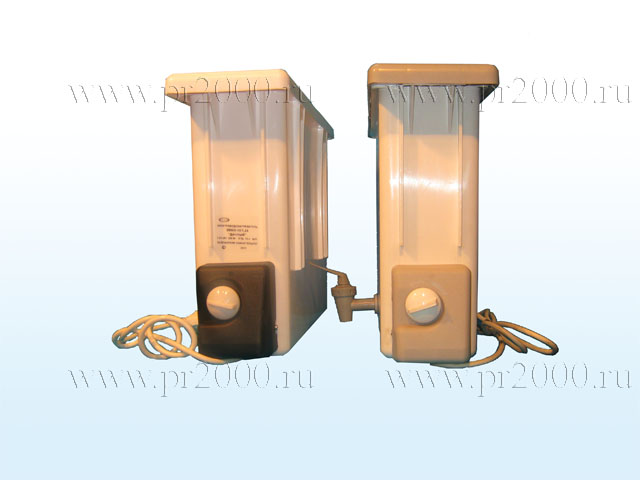

В настоящее время производитель предлагает несколько цветовых решений водонагревателя «Дачный». Водоразборный кран и крышка электрической части могут быть окрашены в черный или серый цвет.
Выводы
Водонагреватель «Дачный» - одно из наиболее практичных решений для получения теплой воды на садовом участке, в строительной бытовке, торговом павильоне. Невысокая стоимость, простота в эксплуатации, надежность и безопасность – вот основания для выбора такого вида изделий потребителем. Размещение водонагревателя на каркасе умывальника мойдодыр вносит элементы уюта в интерьер дачного дома. Водонагреватель «Дачный» имеет сертификат соответствия и гигиенический сертификат. Мелкооптовая цена на водонагреватель «Дачный» на начало 2011 года составляет примерно 550 рублей. Розничная цена на водонагреватель «Дачный» на начало 2011 года находится в пределах от 700 до 950 рублей.
